Modulo 2 EFDI¶
MT02¶
Detalle del proceso de mi Git¶
Decidi crear un soporte para bobinas de estaño, era algo que estaba necesitando ya que me dedico entre otras cosas al armado e placas PCB de circuitos electronicos.
El link del trabajo esta en :
https://cad.onshape.com/documents/e352aafb45a1c5c31168a2ec/w/b7b164fd62a8d85c3b08dbd7/e/9c6f652405c27facf878e5c3?renderMode=0&uiState=68d87294ba00ea906c22779c

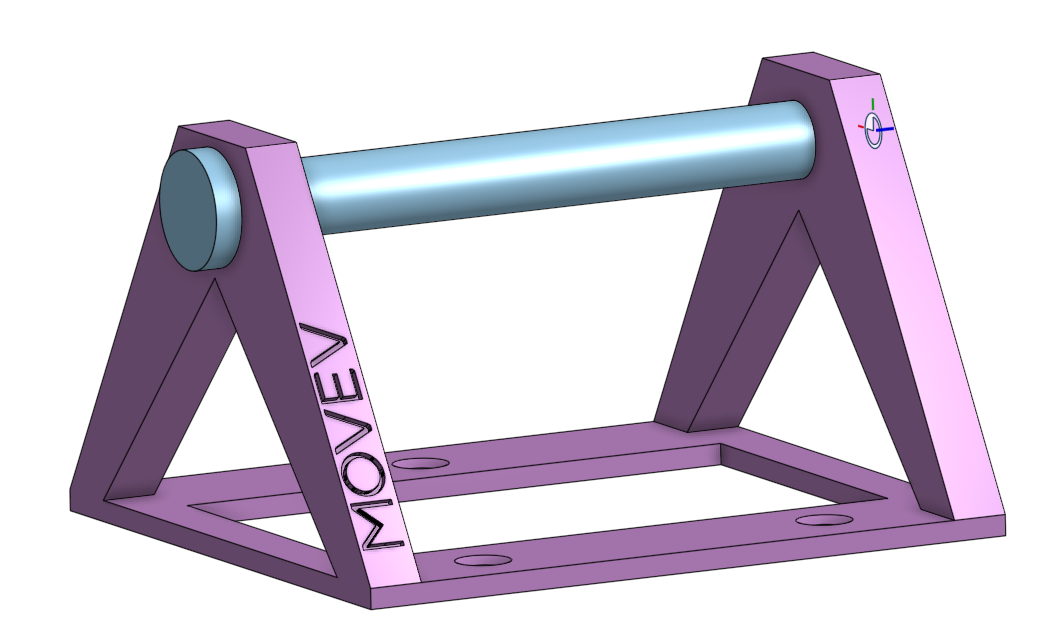

Adjunto algunas fotos de proceso en ONSHAPE¶
Utilizacion de InkScape¶
Despues de crear el modelo tome un logo en formato PNG y lo pase a vector, para luego convertirlo en DXF e importarlo desde ONSHAPE

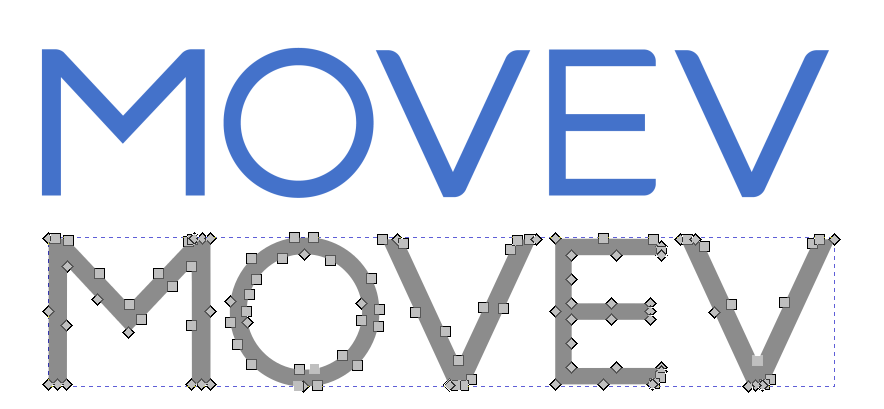

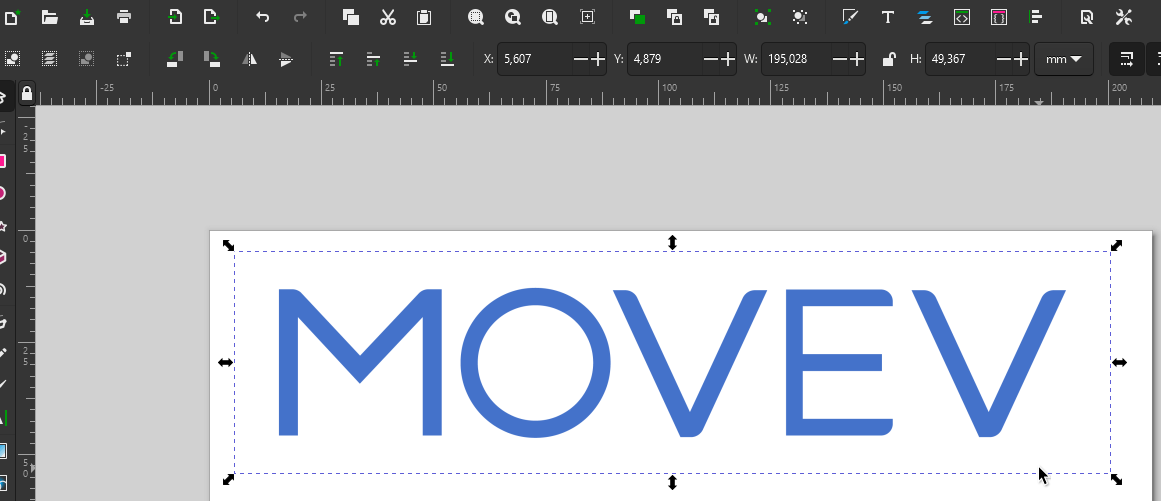

Importamos el logo a Inskcape
Lo convertimos a Vectores y luego a DXF

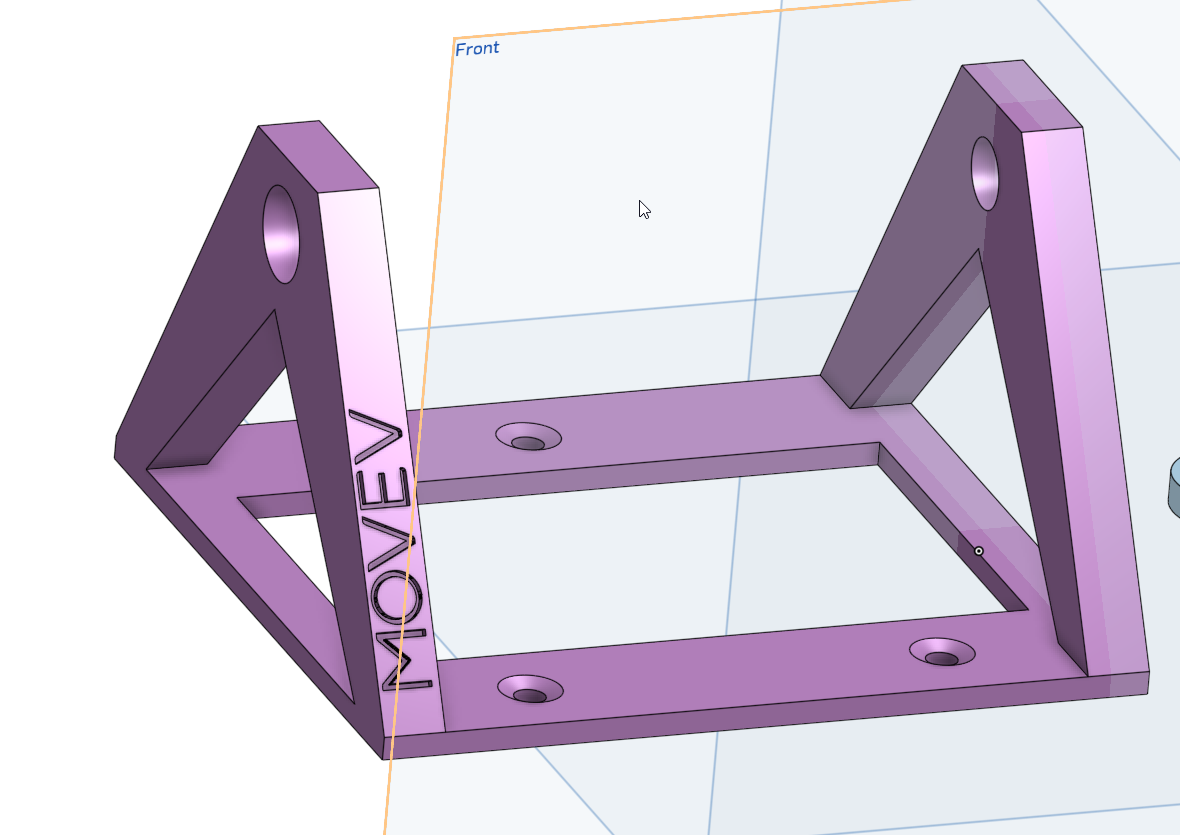

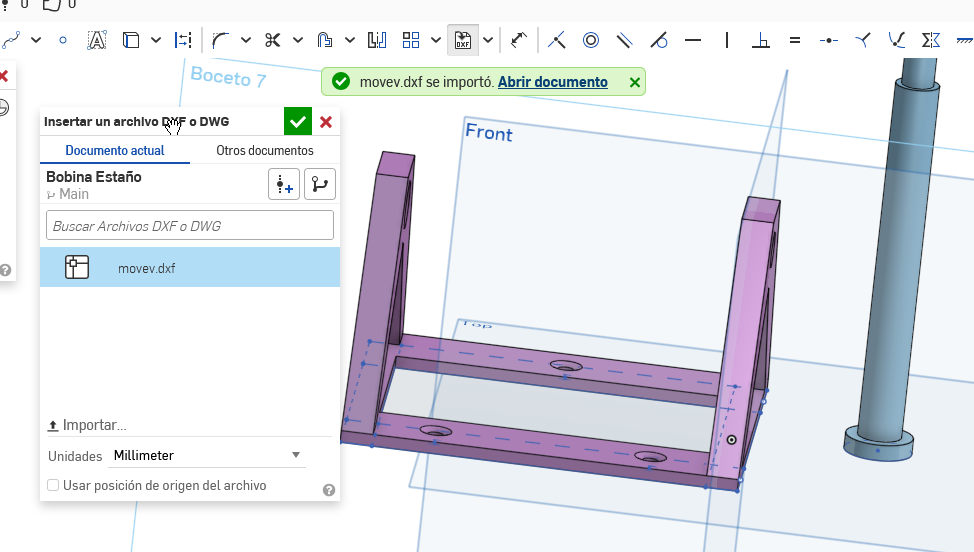

Importamos la imagen a ONSHAPE
Al tratar de imprimir el modelo fisico surgio el probema…

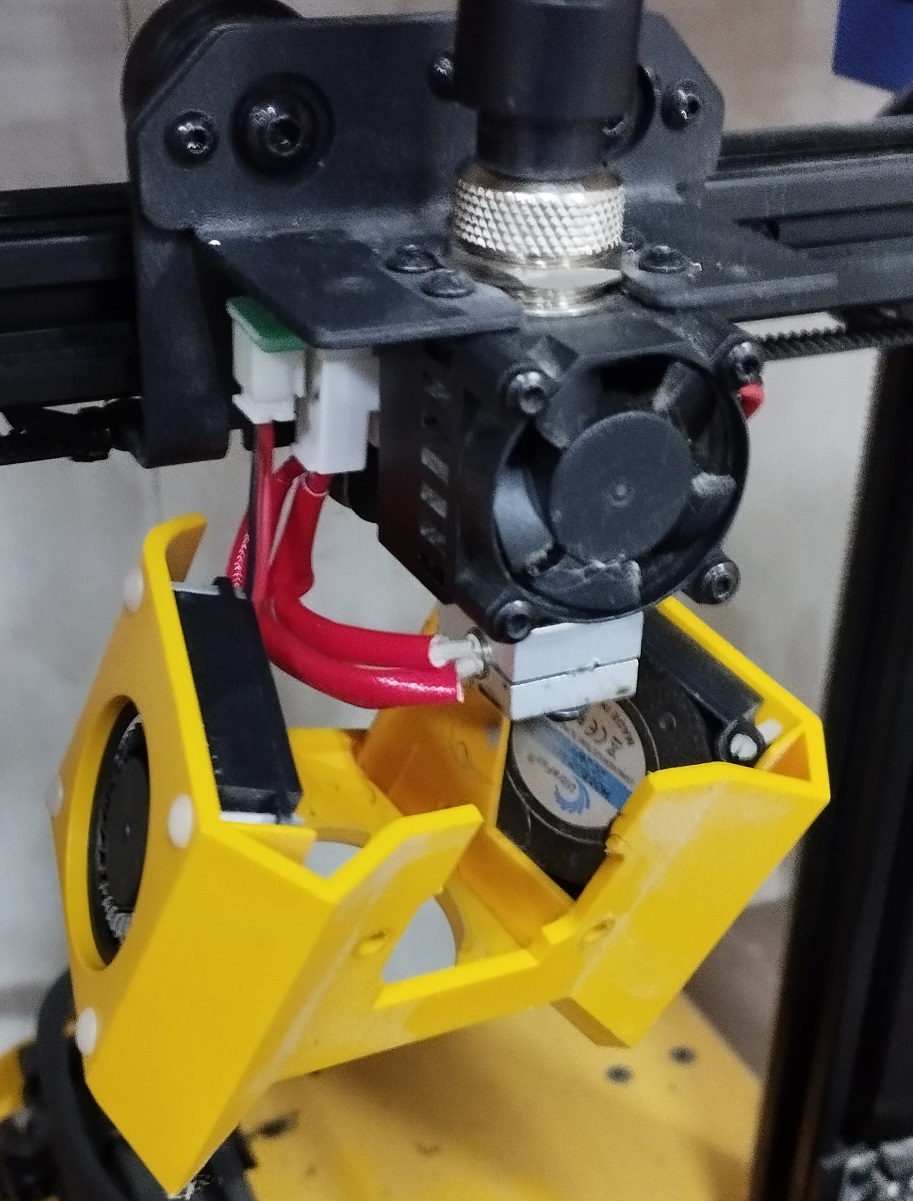

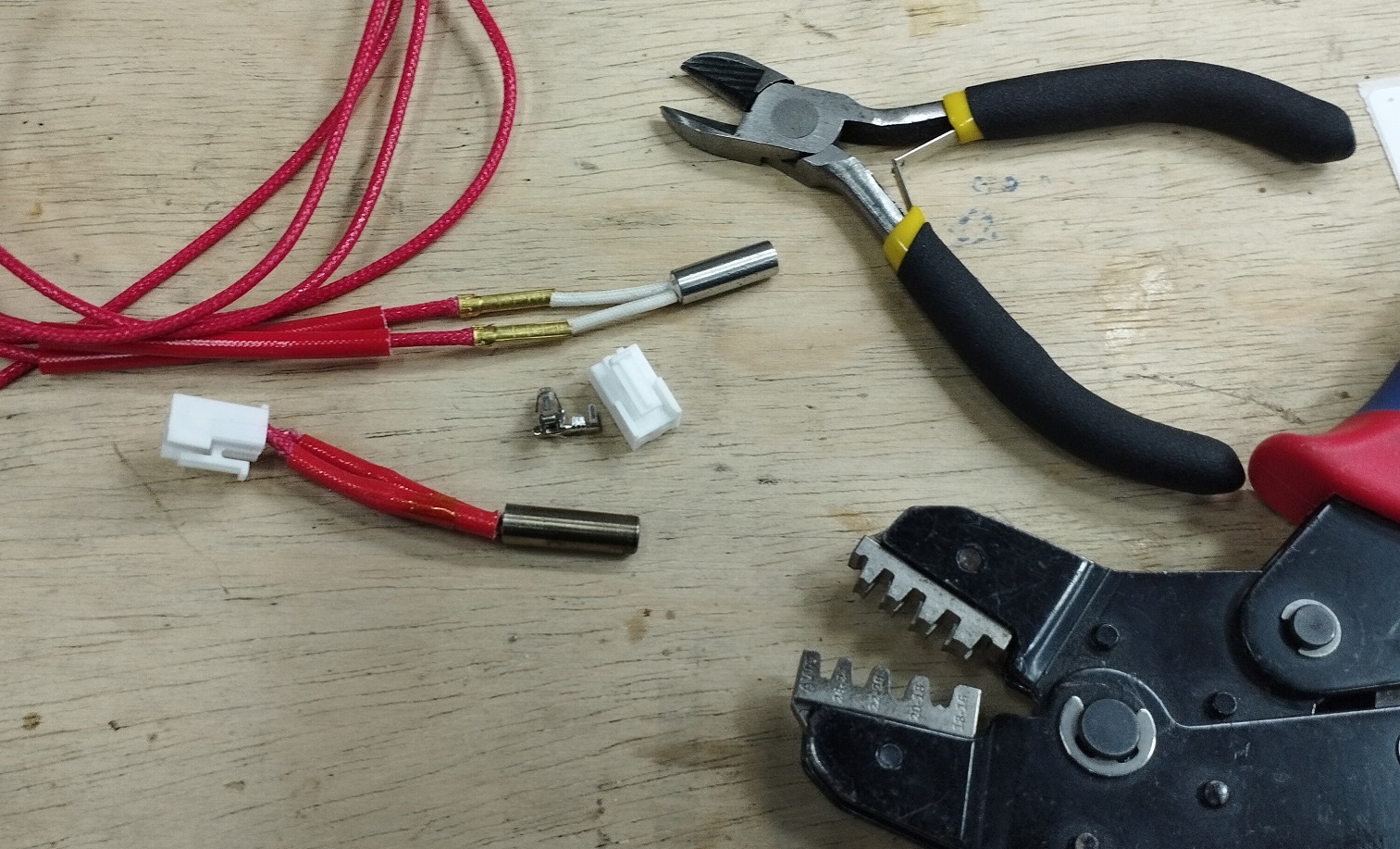

Al tratar de imprimir la impresora informa error de temperatura en la boquilla, al revisar el cartucho calefactor estaba quemado, por lo que fue necesario subsituir

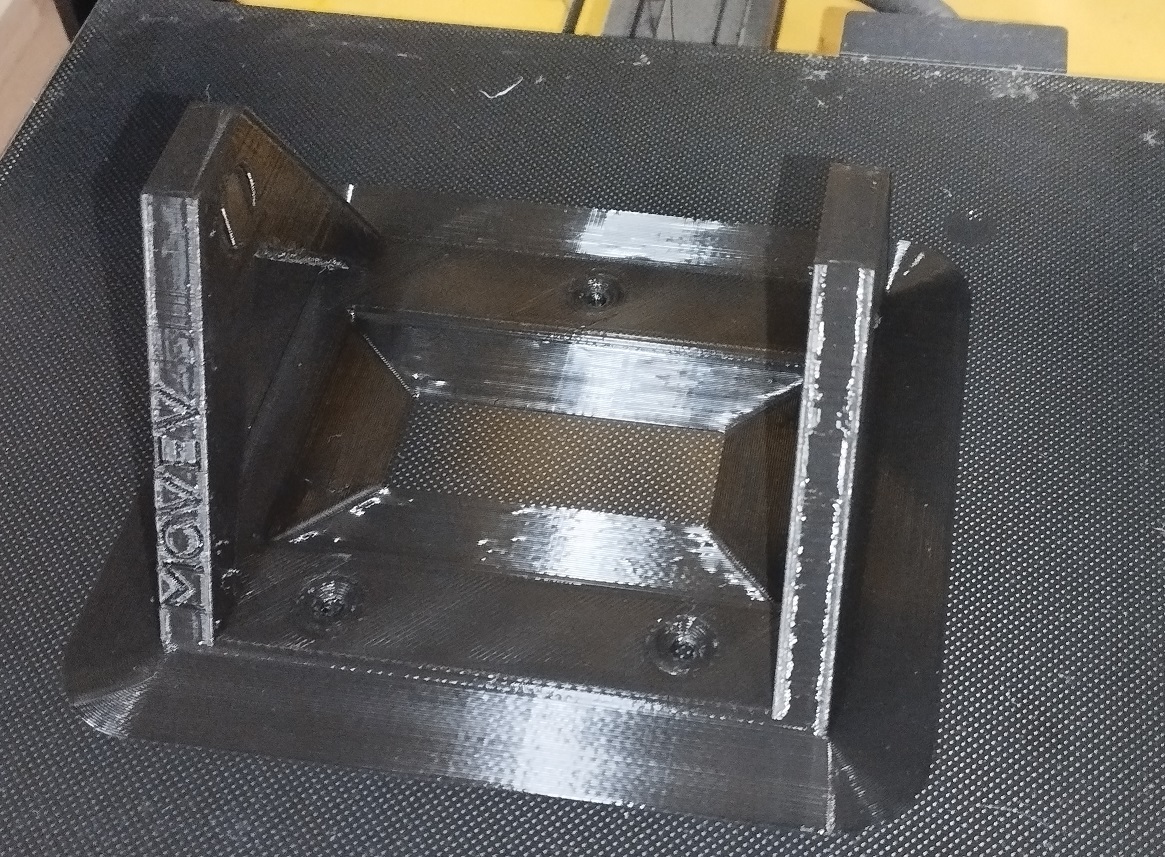

Despues de hacer el cambio ya se pudo seguir con la impresión…

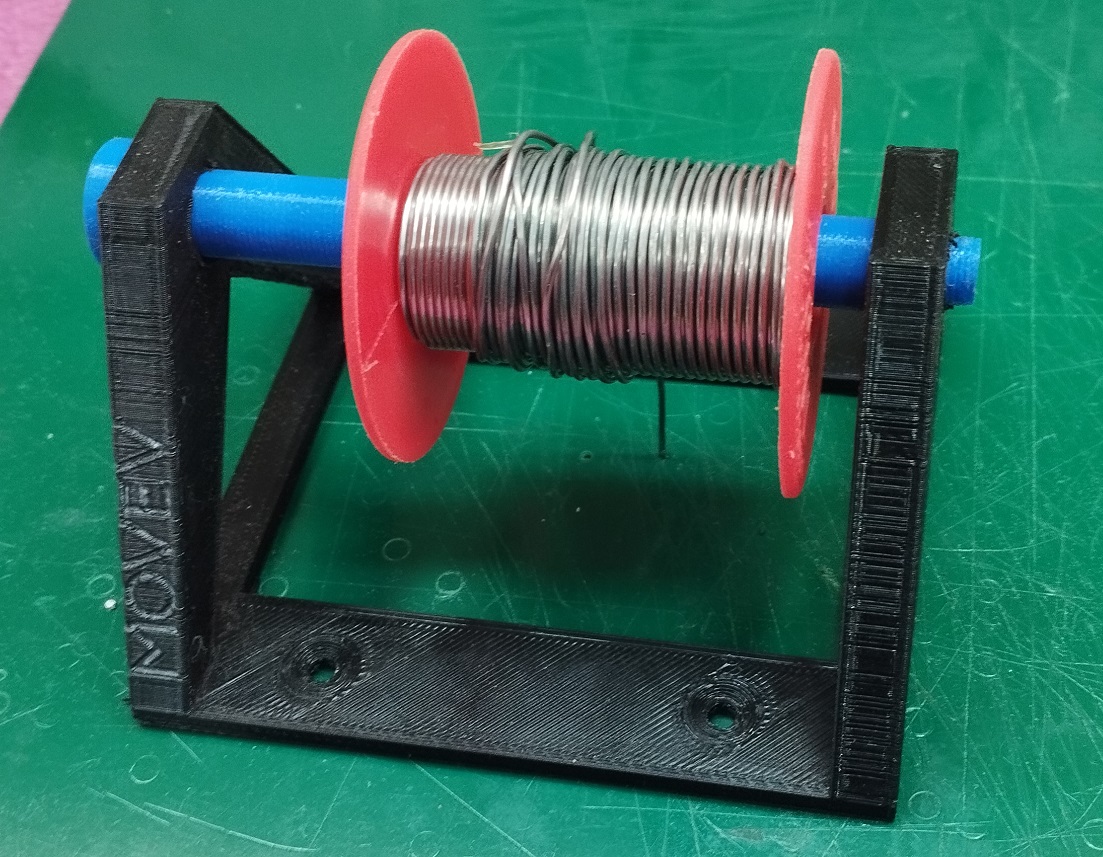

Listo para uso!!!¶
Probando Fusion 360....

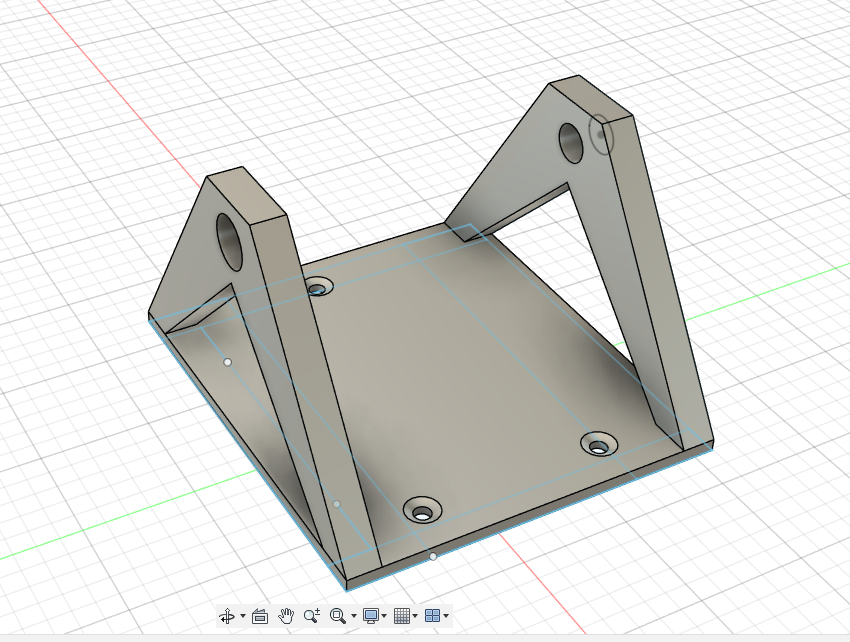

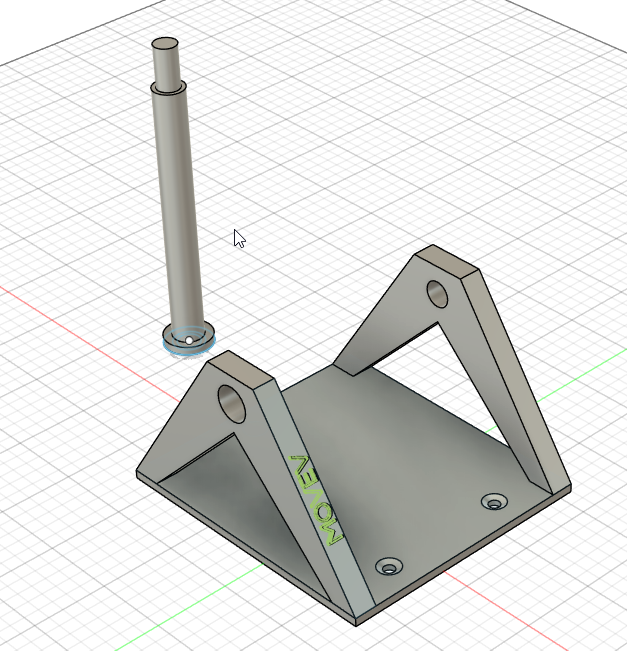

Se intento realizar el mismo diseño utilizando otro software “FUSION 360”¶
Actualizado el 04-10-2025
En primera instancia todo fue andando bien....

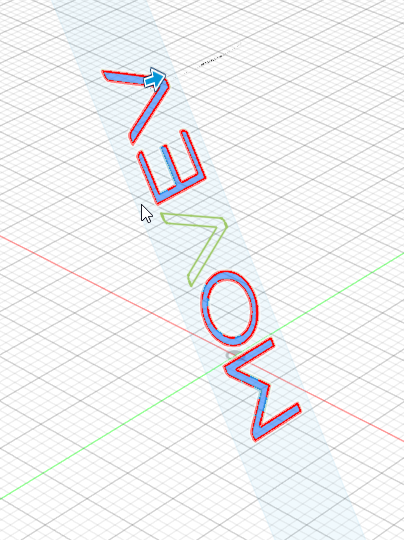

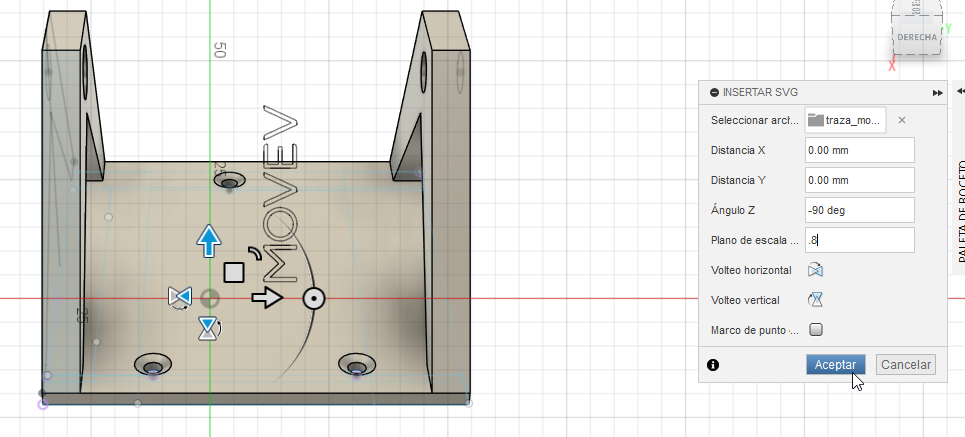

Se importo el SVG, el mismo que este en ONHSAPE

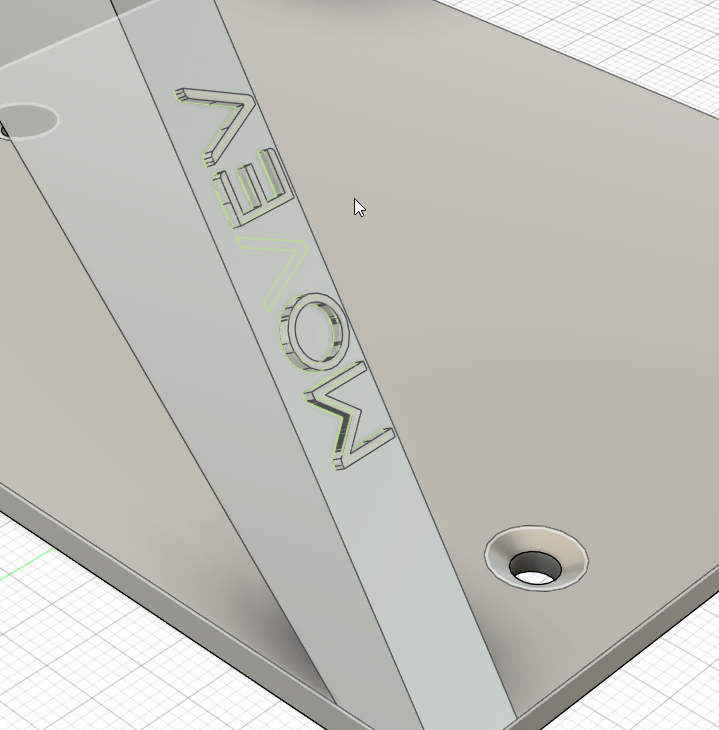

Pero al tratar de hacer la extruir el modelo, el svg no se importo correctamente.
Por lo que no se pudo generar el modelo de igual forma.
Consideraciones finales¶
Archivo entregado
Enlace de descarga del archivo SVG An Internal Link to a Section Heading
